• يو پي اس
01 نوامبر

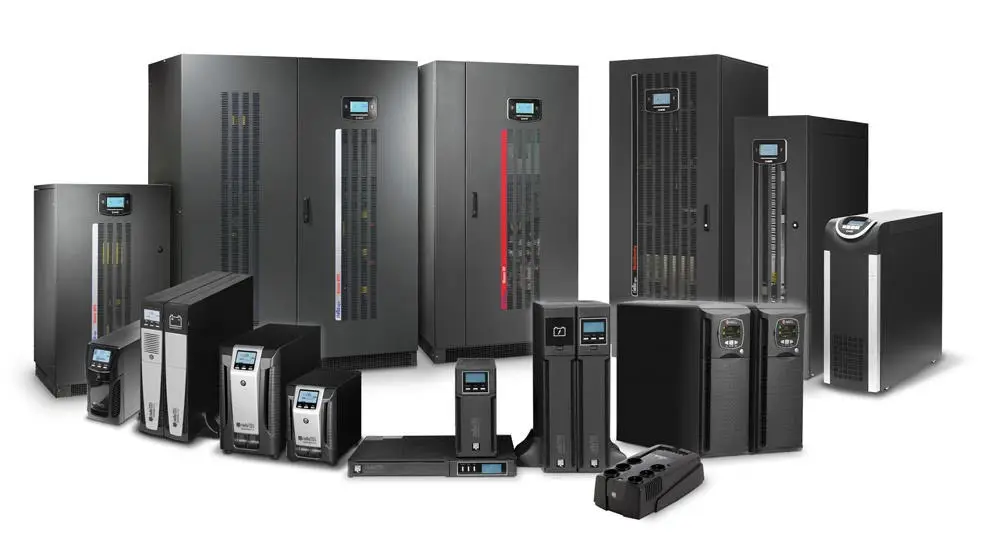

منبع برق بدون وقفه یا یو پی اس

منبع برق بدون وقفه یا یو پی اس

منبع برق بدون وقفه (یو پی اس ) ، برای سازمان های که نمی توانند بدون برق تحمل کنند بسیار موثر می باشد .

در صورتی که جریان اصلی برق قطع شود موجب می شود تا بصورت یک دست تا هنگانی که جریان برق مجددا راه اندازی شود باتری یو پی اس کار کند.

به همین علت برای مشکلاتی که ممکن است در شبکه برق رخ دهد احتمال قطی برق در فواصل زمانی بلند را افزایش می دهد که قادر است زیادتر از بک آپ موجود در باتری ups باشد که این مشکل می تواند توسط منبع سوخت یا ژنراتور استندبای حل شود.

در صورتی که برعکس ups، قادر نیست بدون ایجاد یکپارچگی زمانی که قطع جریان اصلی برق رخ می دهد ، برخط گردد.

به همین دلیل برای ups و ژنراتور مطابق شده برای راه اندازی برق بدون وقفه و بدون قطعی ضروری است .

برای اینکه یک ژنراتور ایده آل راه اندازی شود باید آن را با یو پی اس مطابقت داده شود و با توجه به باری که موجود است و متناسب با محیط راه اندازی گردد.

تطابق دادن ups بسیار حائز اهمیت می باشد چون اگر که غیر از این باشد می تواند سبب بروز مشکلاتی برای دیگری ها شود .

عموما باید ولتاژ خروجی ژنراتور با ups قابل قبول باشد در صورتی که این امکان وجود دارد رده فرکانس خروجی تحت بارهای نوسانی برای پذیرش ups ، بسیار وسیع باشد.

این امکان وجود دارد که تغییر فرکانس ژنراتور یا نسبت slew برای عملکرد امن slew بسیار با سرعت می باشد.

این گونه مشکل ها قادرند با مطمئن شدن از تناسب ژنراتور با یک کنترل الکترونیکی که مابین لیمیت های فرکانس شدید خروجی اش را نگهداری می کنند ، جلوگیری نمایند.

با این وجود عموما ups دارای مدار کنترل شارژ یک سوساز می باشند که در تغذیه برق شکافت هایی را ایجاد می نماید و شدیدا با چند نمونه کنترل ژنراتور تداخل داشته است.

علاوه بر آن در تعدادی مدارهای شارژر ، هیچ گونه جریان ورودی سینوسی را نمی کشند ، هارمونیک ایجاد نموده و به شکل تمام اعوجاج هارمونیک اندازه گیری می گردند.

(THDi) این مورد می توانند سبب شود تا درجه بندی خروجی ژنراتورها صورت نگیرد به ویژه زمانی که ups ها تا به 30% THDii را تولید می نمایند .

علاوه بر آن عموما ژنراتورها بیشتر از 100 % بار که در یک مرحله برای خودشان به کار گرفته می شود را می پذیرند و به دوش می گیرند

اما اگر در انتخاب توپولوژی مناسب ups دقت شود می تواند این مشکلات رفع شود.

این امکان وجود دارد که تکنولوژی بدون ترانسفورماتور (ترانس لس) به زیر 3% به THDi در کل بار برسد ، این با وجودی است که مدار شارژر باتری یو پی اس مجزا با سیگنال (ژنراتور روشن) مابین ups و ژنراتور ، می تواند سبب کم شدن شارژ باتری ups شود و اثرهای گرمایشی و بار ایجاد شکاف بر ژنراتور را کم می نماید.

به واسه نرم افزار شروع جریان یک سوساز مراحل لود ژنراتور کنترل می گردد و در طول وصل جریان اصلی سبب می شود که پیک های جریان بالا حذف گردند .

در وضعیت آرایه متوازی مابین یو پی اس زمانی که یک سوسازهای UPS به صورت مرتب روشن شود را می توان روشی دانست که در کم شدن مراحل لود ups در ژنراتور وجود داشته است.

باید اندازه ژنراتور هم بر اساس یو پی اس باشد و هم مطابق با بار بحرانی آن در نظر گرفته شود.

به دلیل اینکه این امکان وجود دارد که روشنایی در وضعیت های اضطراری ، دستگاههای هشدار ساختمان ، سیستمهای پاک سازی هوا و دیگر خدمات و هم بار یو پی اس را تشکیل بدهند.

مثلا در سیستم های مخابراتی هیچ نقطه ی برای حفاظت برق بدون پاک سازی هوای لازم در جهت ثابت نگهداری کردن دمای محیط قابل تایید در دستگاها وجود نخواهد داشت .

زمانی که با درجه پیوسته ژنراتور کار شود به نسبت مرتبه استند بای بالای آن مناسب می باشد زیرا که در هر هنگام برای هر مدتی در جهت کار فراخوانده گردد.

باید ویژگی های محیطی و فیزیکی در طراحی تاسیسات ژنراتور انتخابی در نظر گرفته گردند.

هنگامی که خودگردانی تایید شود ابزار ذخیره و مقدار سوخت مورد احتیاج باید مشخص شود.

برای مطمئن شدن از اینکه نمی تواند نفت سوختی به منبع آب نشت پیدا کند هم بستی لازم است.

معین کردن مکان قرار گیری ژانراتور به علل های بسیاری وابسته است که باید همگی آنها اجرا شوند.

به عنوان مثال زمان شروع ژانراتور و نویز کارکرد ممکن می باشد در مکان مشخصی در طول روز مورد قبول باشد اما این وضعیت در شب مورد قبول واقع نشود .

هنگامی که جریان اصلی برق یا برق شهری قطع گردد یا باید از محفظه صوتی استفاده شود یا مکان متفاوتی در نظر گرفته شود.

با اولیت بندی میرایی آن میزان هزینه این کار نیز زیادتر می شود.

تمام ژنراتورها بجز برق ، موجب تولید حرارت نیز می شوند که عموما با سرد شدن هوا ، کاهش پیدا می کنند.

به همین دلیل عموما ژنراتورها در محیطهای دور و در محفظه های قرار می گیرند که هم ضد آب باشند و هم ضد صوت باشند.

امکان بیرون کردن گاز خروجی در یک مکان بیرونی بسیار راحت تر محیا می شود که سبب می شود مشکلاتی که به نصب لوله های خروجی در ساختمان ها مربوط می شود را کاهش دهند.

برای تاسیساتی که در درون ساختمان می باشد پیش نیازهای تهویه و نویز قادرند با دستگاهای خاص صوتی که شامل میراگرها و خفه کن های صوتی هستند رعایت گردند.

عموما آنها برای عملکردهای ویژه ساخته می شوند و به واسطه مهندسان کارشناس این سیستم به صورت کامل مونتاژ می گردند .

البته مسائل فیزیکی دیگری نیز می باشند که بسیار اهمیت هستند.

مثل وزن ژنراتور استندبای کوچک KVA100 ، که چند تن می باشند البته در طراحی تحویل و نصب باید وزن مورد بررسی قرار بگیرد. دستگاهای بالا بری خاص و ابزارهای تحویل مورد نیاز می باشد.

باید ژنراتور تا جایی که امکان دارد به تاسیسات الکتریکی اساسی در جهت کم شدن طول میزان کابل برق پرهزینه و علاوه بر آن میزان هدر رفتن افت ولتاژ نزدیک باشد .

بر اساس قواعد محیطی سایت و همچنین رعایت موارد قانونی باید اضافه شدن ژنراتور صورت بگیرد.

در بخش های مختلف برای طراحی های محلی پیش نیازهای متنوعی وجود دارد پس به همین دلیل پیش از اینکه ژنراتور استندبای نصب شود باید این موارد مورد بررسی قرار بگیرند.

در صورتی که باید در سایت میزان زیادی از سوخت ذخیره شود پس ملزم رعایت مقررات Environment Agencies PPG02 اجباری است. همه ی این موارد در جهت بالا بردن میزان ضریب قابلیت ژنراتور اساسی و مهم است.

به همین دلیل با طراحی نمی توان گفت که هیچ کدام دشوار هستند و اگر از ژنراتور حفاظت شود می توان مزایایی داشته باشد که بر روی هزینه یا دشواری ها که وجود دارد اولویت داشته باشد .



اشتراک
31 اکتبر

یک واحد منبع تغذیه به چه معناست؟

یک واحد منبع تغذیه به چه معناست؟

می توانیم منبع تغذیه را جزئی از سخت افزار بدانیم که در جهت تبدیل نمودن قدرت از پریز به قدرت قابل استفاده در تعداد زیادی از قطعه های درون کیس کامپیوتر استفاده می شود . منبع تغذیه یو پی اس

توسط این جریان متناوب (AC) را به صورت دائمی از قدرت که قطعه های کامپیوتر برای اجرا به صورت عمومی به آن احتیاج دارند به اسم جریان مستقیم (DC) تبدیل می نماید.

علاوه بر آن این امکان وجود دارد که با کنترل نمودن ولتاژ ، به صورت اتوماتیک ویا به صورت دستی با توجه به منبع تغذیه ، بیش از اندازه گرما را تنظیم کند .

علارغم اینکه در بسیاری از قطعه های سخت افزاری که در کامپیوتر برای استفاده از آنها لزومی وجود ندارد مانند چاپگر ، منبع تغذیه بسیار مهم و ضروری بشمار می رود چون بدون وجود آن مابقی دیگر قطعه های سخت افزاری نمی توانند به درستی عمل نمایند .

اغلب می توان  اینگونه گفت که منبع تغذیه به شکل PSU خلاصه می شود و هم به منزله یک مبدل قدرت یا بسته قدرت شناخته می گردد .

منابع تغذیه ، کیس ، مادربرد در سایزهای متنوع به اسم عوامل شکل آورده شده اند. هر سه یک از آنها باید با دیگری سازگاری داشته باشد تا بتواند به صورت صحیحی کار کنند . منبع تغذیه یو پی اس

عموما برای کاربران یک PSU مورد استفاده قرار گرفته نمی شود ، البته برای ایمنی خود عموما عاقلانه خواهد بود که هیچ گاه یک منبع تغذیه را باز نکنید .

محبوب ترین سازندگان PSU را می تواند CoolMax و Ultra بدانیم ، در صورتی بیشتر آنها جزی از خرید یک کامپیوتر به شمار می آید پس فقط هنگامی جایگزینی کامپیوتر می توانید اقدام به خرید آنها نمایید .

توصیف

تنها در درون پشت کیس نصب می شود . در صورتی که شما کابل برق کامیپوتر را دنبال نمایید می توانید آن را که به پشت منبع تغذیه متصل شده است پیدا کنید .

این قسمت پشتی عموما فقط قسمتی از منبع تغذیه می باشد که برای بیشتر مردم قابل دید می باشد.

علاوه بر آن یک فن باز در پشت منبع تغذیه موجود می باشد که به واسطه آن از پشت کیس به بیرون هوا ارسال می شود.

روبروی خارج از کیس کنار PSU ، پورت سه جانبه دارا است که یک کابل برق که به منبع قدرت وصل است ، به آن متصل می گردد.

علاوه بر این عموما یک یک سوئیچ ولتاژ منبع تغذیه و یک سوئیچ قدرت موجود می باشد .

از طرف مقابل منبع تغذیه به کامپیوتر ، بسته های نرم افزاری گسترده سیم های رنگی در حال زیادشدن هستند.

اتصال ها برای ارائه نمودن قدرت به آنها در پایان مخالف سیم به قطعه های متفاوت درون کامپیوتر متصل می گردند .

تعدادی از آن ها به شکل ویژه ی در جهت متصل نمودن برق به مادربرد طراحی شده اند این با وجودی است مابقی اتصال ها برای طرفداران مناسب می باشند ، برخی دیسک های سخت ، درایوهای نوری ، درایوهای فلاپی و حتی تعدادی از کارتهای گرافیک می باشند که دارای قدرت زیادی هستند .

واحد های آن به واسطه قدرت امتیاز بندی می گردند تا میزان قدرتی را که برای کامپیوتر فراهم می کنند نمایش دهند.

از جایی که هر قطعه ی کامپیوتر برای انجام عملکرد صحیح به میزان معینی از قدرت نیاز دارد ، دارا بودن یک PSU که بتواند میزان مناسبی را فراهم آورد مهم می باشد.

ابزار بسیار مفید تامین ماشین حساب کولر مستر در تعیین میزان مورد نیازتان می تواند به شما کمک کند .



اطلاعات بیشتر

راهکارهای که اینجانب برای واحد منبع تغذیه برای شما بیان می کند برای آن دسته های می باشد که درون یک کامیپوتر دسکتاپ می باشند . گونه ی دیگر یک منبع تغذیه خارجی هستند.

به عنوان مثال ، تعدادی از کنسول های بازی یک منبع تغذیه هستند که به کابل برق متصل می باشند که باید به وضعیت نشسته بین کنسول و دیوار باشند .

دیگران هم مشابه می باشند ، مثلا در درون تعدادی از درایو های سخت خارجی منبع تغذیه تعبیه شده است که اگر دستگاه قادر باشد انرژی لازم را از کامیپوتر به واسه USB  دریافت نماید ، مورد احتیاج خواهد بود .

منبع های قدرت خارجی سودمند می باشند زیرا که فرصت می دهند تا دستگاهها جذاب تر و کوچک تر باشند.

با این وجود علاوه بر آنچه برای شما بیان کردیم ، تعداد از این گونه واحد های منبع تغذیه متصل به کابل برق می باشند و بصورت کلی به دلیل اینکه بسیار بزرگ می باشند گاهی برای اینکه در دیوار قرار بگیرند با مشکل روبرو می شوند .

عموما واحد های منبع تغذیه فدای بالارفتن یکباره قدرت یا موج های پر قدرت می شوند ، به علت اینکه جایی می باشند که برق دستگاه دریافت می شود . به همین دلیل عموما پیشنهاد می شود به وسیله یک یو پی اس یا محافظ خروش دستگاه را متصل نمایید .



اشتراک
23 جولای

شرکت باتری یو پی اس Leoch

شرکت باتری یو پی اس leochمعرفی کمپانی باتری یو پی اس Leoch

شرکت باتری یو پی اس Leoch در اواخر دهه 90 میلادی در راستای

یک پروژه تحقیقاتی در رابطه با یو پی اس و باتری افتتاح شد.

این شرکت بعد از تولیدات روز افزون و فعالیت های بی شمار توانست

وارد بازار شود و سهم قابل توجهی از بازار چین و هنگ کنگ را در اختیار بگیرد.

با افزایش فروش و کسب کردن استانداردهای مختلف برای تولیدات خود از نظر کیفی،

باتری یو پی اس Leoch صاردات خود را به غرب آسیا و کشورهای لیست جهان 3 آغاز کرد.

این شرکت جزء 15 شرکت برتر تولید کننده باتری و باتری یو پی اس در جهان و چین است و
دارای بیش از 60 مرکز تولید باتری یو پی اس است.
محصولات باتری یو پی اس leoch



اشتراک
23 جولای

نشانگرهای وضعیت هشدار در یو پی اس

نشانگرهای وضعیت هشدار در یو پی اس

نشانگرهای وضعیت هشدار:

عموما یو پی اس ها نمونه های متفاوتی از نشانگر ها را شامل می باشند که در هر لحظه از زمان وضعیت یو پی اس را نشان می دهند.

عموما می توان این نشانگر را به دو گروه تقسیم بندی نمود:

نشانگر های دیداری که عموما ال ای دی که وضعیت عمومی یو پی اس مثل وضعیت های بحرانی و دارای مشکل را نشان می دهند

و دیگری شنیداری که در اصطلاح به آن آلارم گفته میگردد و آن گونه که مشخص است برای جلب توجه به مشکل های پیش آمده بکار گرفته می شود.

میزان دقیق و گونه این نشانگر های برای مدل های متفاوت یو پی اس مختلف می باشد.

عموما در مدل های که گران تر هستند از هر نوع نشانگر تعداد زیادتری استفاده شده است .

همواره دفترچه راهنمای دستگاه را برای مطالعه جزیئات زیادتر مشاهده نمایید.

| نشانگر های رایجی که عموما شما می توانید در یوپی اس آنها را مشاهده کنید در ادامه بیان شده است:

نشانگرفرعی (By pass) :

یک ال ای دی می باشد که زمانی که دستگاه در وضعیت Bypass   عمل می نماید ، روشن می باشد.

برای یک یو پی اس standby  یا Line-interactive ups   این چراغ در وضعیت عادی کار یو پی اس روشن می باشد.

Inverter  :

یک ال ای دی می باشد که اینوتر در زمانی که کار می نماید ، روشن می باشد.

در این حالت LED که به Bypass مرتبط می باشد خاموش است.

اضافه بار :

این نشانگر زمانی روشن می باشد که شما بیشتر از آنچه یو پی اس توانایی راه اندازی دارد،

وسایلی را به آن متصل کرده باشد . در این شرایط شما یا باید از بار آن بکاهید یا میزان قدرت یو پی اس را بالا ببرید.

خطای عمومی :

در واقع یک ال ای دی می باشدکه زمانی در کار upsخطایی رخ می دهد روشن می گردد.

در اکثر یو پی اس ها ، ال ای دی های که به خطا مرتبط می باشد در ترکیب با ال ای دی های دیگر روشن می شوند.

شما در هر وضعیتی که خطای پیش امد باید به دفترچه راهنما مراجعه نمایید تا دقیقا متوجه معنی نشانگرهای روشن بشوید.

در جدول زیر یک حالت نمایشی استاندارد که بیشتر کمپانی های بزرگ دنیا در جهت نمایش وضعیت یو پی اس آن استفاده می کنند

نمایش داده شده و همچنین حالت های نمایشی بر پایه روشن شدن نشانگر های ال ای دی قرار داشته اند.

 نشانگرهای وضعیت هشدار در یو پی اس

وضعیت باتری یو پی اس :

خیلی از یو پی اس های که گران قیمت و بزرگ هستند ردیفی از ال ای دی ها را دارند

که مقدار شارژ باتری آنها را نشان می دهد.

به عنوان مثال برخی از مدل ها یک نوار عمودی دارند که دارای 5 نشانگر ال ای دی می باشند

که هنگامی روشن بودن همه ی آنها نشانگرهای وضعیت هشدار در یو پی اس

، متوجه می شویم که شارژ باتری کاملا پر می باشد و زمانی که 8 عدد از آنها روشن می باشد به معنی این است

که باتری حدود 80 درصد شارژ داشته است و این خصوصیت برای هنگامی مفید است

که به مدت طولاتی برق قطع شده است .

وضعیت بار یو پی اس :

این حالت به حالت پیشین شبیه است.

برخی از یو پی اس های که نوارهای از نشانگر ال ای دی را شامل هستند به صورت تقریبی نشان می دهند

که چه میزان از درصد ماکزیمم بار مجاز به یو پی اس متصل می باشد.

این ویژگی در مواردی استفاده می شود که قصد داشته باشیم اتصال دستگاههای دیگری را به یو پی اس برقرار نماییم

که این امکان تخمین زدن مقدار بار با توجه به وضعیت نشانگر وجود داشته است .

توجه :

برخی از یو پی اس ها نوار ال ای دی را به صورت ریل های متقاطع یا الگوهای مثل خیمه و چادر در نظر می گیرند

تا در صورتی که دستگاه بعد از قطع برق در اثر ضعیف باتری، باتری خاموش شد ، متوجه بشویم.

باید دفترچه راهنما را مشاهده نماییم ،بر روی پانل دستگاه هر گونه چشمک زدن ال ای دی یا روشن شدن

در دفترچه راهنما بیان نشده و این امکان وجود دارد  که نشانگر در یو پی اس یک مشکل باشد.

در این شرایط باید با بخش فنی شرکت سازنده یو پی اس حتما تماس حاصل کنید.

در یو پی اس دیاگرام های وضعیت آن که به نشانه های مرتبط به هر ال ای دی

و همچنین مکان جایگذاری سوئیچ های یو پی اس نشان داده شده است.

نشانگرهای وضعیت هشدار در یو پی اس

اشتراک
10 جولای

مشکلات یو پی اس در یک نگاه

مشکلات یو پی اس چیست؟

مشکلات یو پی اس را در این مقاله به طور مختصر بیان میکنیم:

نوسان برق خوشه ای {اسپایک} :

اسپایک بالا رفتن زیاد در ولتاژ می باشد که عموما فقط در عرض چند میلی ثاینه اتفاق می افتد.

  • علت: تصادف های اتومبیل ها که به افتادن برق منجر می شوند و رعد و برق در زمان طوفان الکتریکی.
  • نتیجه : در زمان چرخه ی خواندن و رایت کردن هارد دیسک که خرابی داده ها اتفاق می افتد و به همین ترتیب خرابی اجزای که با ولتاژ خاص تر مرتبط می باشد و یا ولتاژی که از دامنه خارج می شود.



خاموشی:

قطع شدن برق کُل

  • دلیل : افزون شدن بار شبکه برق، رعد و برق، تصادف های  اتومبیل و زلزله.
  • نتیجه: از بین رفتن کاری که ذخیره نشده است و ممکن از محتوای کل درایو به علت افتادن یا اختلال در جدول تخصیص فایل از دست بروند .

مشکلات یو پی اس

موج بلند:

بالا رفتن کوتاه مدت در ولتاژ منبع تغذیه

  • دلیل : اگر بارهای الکترنیکی بزرگ خاموش شود مثلا یخچال ها و موتورهای صنعتی و دستگاهای تجاری تهویه مطبوع.
  • نتیجه: ممکن است اجزای الکترونیکی ظریف در ارتباط با اتلاف زیاد از حد گرما صدمه ببیند یا با شکست زودرس روبرو شوند.



سوختن:

کم شدن طولانی مدت در ولتاژ منبع تغذیه که چند ساعتی به طول می انجامد .

  • دلیل : اگر دستگاهای که بار الکترونیکی زیاد دارند روشن شوند مانند دستگاههای تهویه هوا ، موتورهای صنعتی و فریزها .
  • از دیگر دلایلی که ممکن است به تقاضای زیاد قدرت برق ابزار باشد به عنوان مثال در طی ماه های تابستان با بالا رفتن استفاده از دستگاه های تهویه هوا است .
  • نتیجه: خراب شدن  جدول تخصیص فایل که با منبع تغذیه مرتبط و تجهیزات معلق مابین وضعیت روشن و خاموش دفعات زیاد در ثانیه ، علاوه بر آن خرابی و نارسایی سریع و زود هنگام قطعه های الکترونیکی ظریف که با اتلاف زیاد تر از حد گرما مرتبط می باشد .



ضعیف شدن:

کم شدن کوتاه مدت ولتاژ منبع تغذیه

  • دلیل : مانند سوختن. نتیجه: مانند سوختن.



پارازیت:

EMI )تداخل مغناطیسی الکترونیکی) و RFI )تداخل فراوانی رادیویی) عموما  زیادتر با پارازیت  که از از منبع تغذیه برق رخ می دهد مرتبط می باشد.

  • دلیل : هنگامی که از تجهیزات با انرژی بالا تشعشعی ایجاد می شود مثل  جوشکاری، فرستنده های رادیویی، چراغ های فلورسنت و تجهیزات الکتریکی. به واسطه این وسیله ها سیگنال خرابی تبدیل به موج سینوسی می شود .
  • نتیجه:  در این حالت صفحه کلید قفل می شود و داده به  واسطه فرستادن پالس های رادیکال که داده های مجاز را ذخیره می نمایند خراب می شوند .
اشتراک
