یو پی اس VSAT

یو پی اس برای دستگاه های VSAT

دستگاه های VSAT یكی از ارزشمند ترین و گرانقیمت ترین تجهیزات موجود در شبكه های اطلاعاتی و ارتباطی از طریق ماهواره می باشند که قطع برق و نوسانات شدید باعث اختلال در عملكرد و در پاره ایی اوقات باعث خارج شدن آنها از مدار می گردد. لذا با توجه به اعمال فشار های قانونی بانک مركزی در هنگام عملكرد نامناسب این گونه دستگاه ها بانک ها را جریمه می کند. شركت کیان صنعت ایرانیان یو پی اس VSAT مورد نیاز این دستگاه ها را تامین می کند. همچنین موفق به طراحی نرم افزار مخصوص این تجهیزات گردیده است. بر همین اساس یو پی اس های خانواده DSS و SDC جهت اتصال دستگاه های مورد اشاره پیشنهاد می گردد.

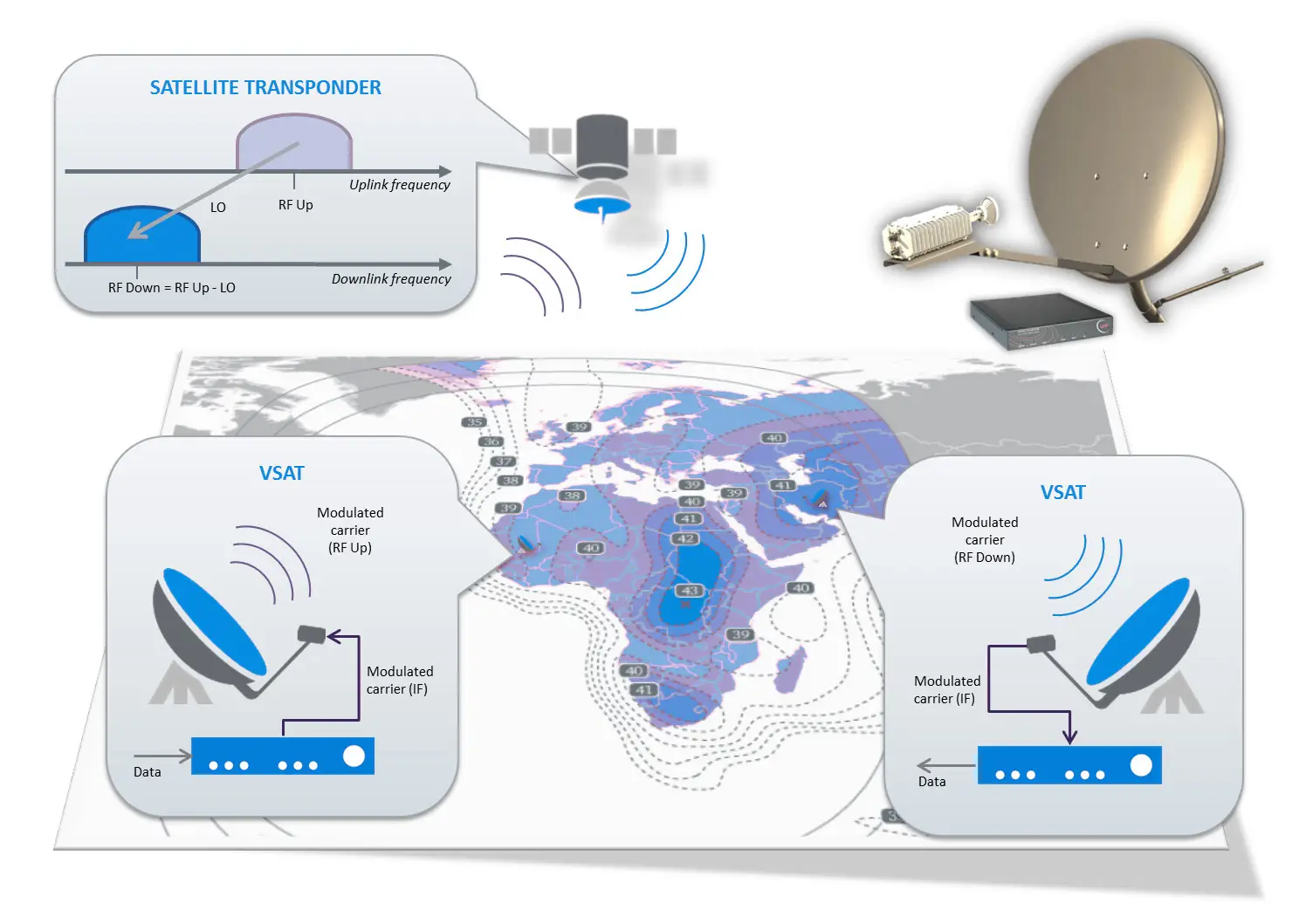

VSAT چیست؟

مخفف Very Small Aperture Terminal یعنی پایانه با دیافراگم بسیار کوچک می باشد. یک ایستگاه زمینی ماهواره ای دو طرفه با یک آنتن بشقاب کوچکتر از 3.8 متر است. اکثر آنتن های VSAT از 75 سانتی متر تا 1.2 متر است. نرخ بیت، در بیشتر موارد، از 4 کیلوبیت بر ثانیه تا 16 مگابیت بر ثانیه متغیر است. VSAT ها به ماهواره ها در مدار ژئوسنکرون یا مدار زمین ایستا دسترسی دارند تا داده ها را از ایستگاه های کوچک دور زمین (ترمینال ها) به پایانه های دیگر (در توپولوژی مش) یا “هاب” ایستگاه های زمین اصلی (در توپولوژی ستاره ای) منتقل کنند.

VSAT ها برای انتقال داده های باند باریک یا داده های باند پهن استفاده می شوند. VSAT ها همچنین برای ارتباطات دریایی قابل حمل، در حال حرکت (با استفاده از آنتن های آرایه فازی) یا ارتباطات دریایی سیار استفاده می شوند.

داده های باند باریک مانند تراکنش های پایانه فروش با استفاده از کارت های اعتباری، داده های رای گیری یا شناسایی فرکانس رادیویی، سامانه سرپرستی و گردآوری داده.

داده های باند پهن برای ارائه دسترسی به اینترنت ماهواره ای به مکان های دور، VoIP یا ویدیو.

یو پی اس VSAT

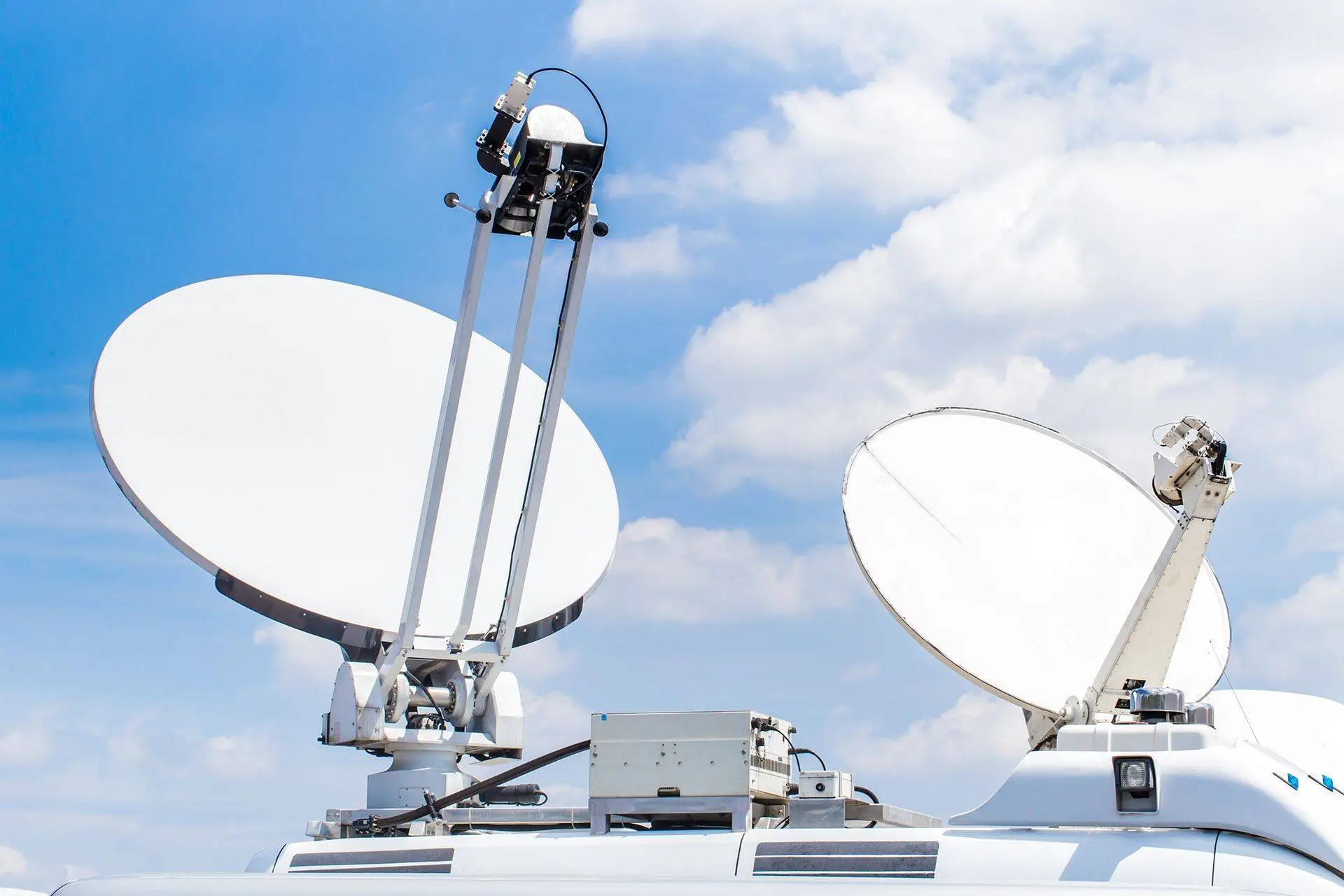

اجزای تشکیل دهنده یک پیکربندی VSAT

  • آنتن
  • بلوک مبدل بالا (BUC)
  • بلوک مبدل پایین کم نویز (LNB)
  • مبدل ارتومد (OMT)
  • کابل پیوند رابط (IFL)
  • واحد داخلی (IDU)

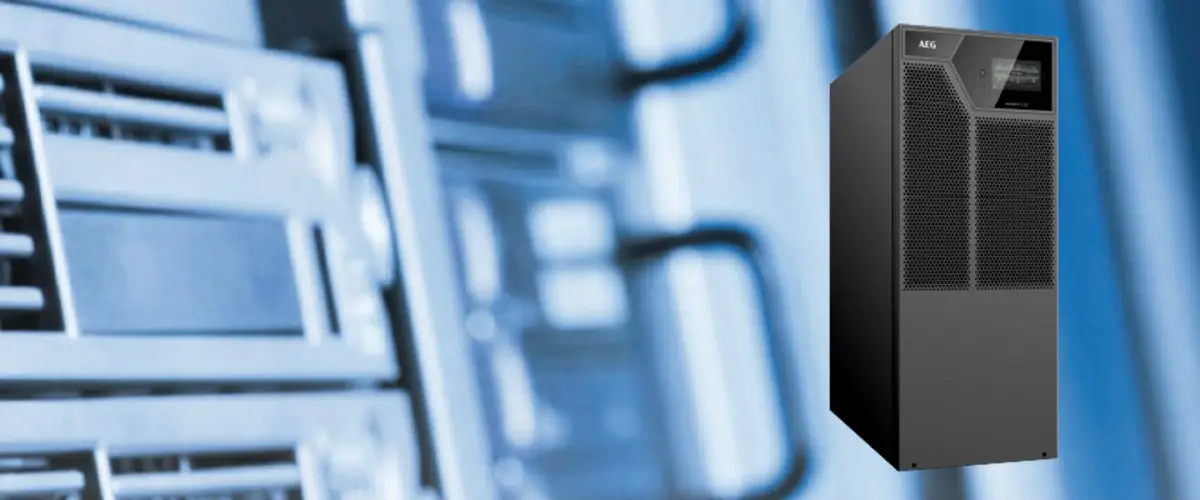

UPS پایانه با دیافراگم بسیار کوچک

UPS یا منبع تغذیه بدون وقفه (Uninterruptible power supply) وسیله‌ ای است که در کنار وسیله برقی یا درون جعبه رایانه نصب می‌ شود و هنگام قطع یا تغییرات شدید یا جزئی ولتاژ ورودی، امکان ادامه کار در حالت عادی را برای مصرف‌ کننده فراهم می‌ کند. وظایف اصلی یو پی اس VSAT:

  • تأمین توان الکتریکی مصرف کننده بدون وقفه
  • جلوگیری از اختلالات و نوسان برق شهری
  • ثابت نگه داشتن سطح ولتاژ و فرکانس

در زمانی که برق دچار نوسانات ناگهانی می‌ شود. سیستم UPS باعث جلوگیری از آسیب رسیدن به سیستم‌ های الکترونیکی می‌ شود. در برابر تغییر ولتاژ و قطعی برق از آن‌ ها محافظت می‌ کند. هدف اصلی یک دستگاه یو پی اس تهیه یک منبع بدون وقفه انرژی برای تجهیزاتی است که از آن محافظت می‌ کند.

یو پی‌ اس‌ های کوچک معمولاً درون خود، یک باتری دارند که هنگام وجود برق در حالت عادی آن را شارژ می‌ کنند. هنگام قطع برق یا افت ولتاژ زمانی که ولتاژ از یک مقدار کمتر شود. یو پی اس VSAT به‌ طور خودکار واحد منبع تغذیه را از برق شهری به باتری موجود درون خود تغییر می‌ دهد. این کار در مدت زمانی حدود یک یا ۲ میلی‌ ثانیه انجام می‌ پذیرد. در نتیجه رایانه متوجه قطع جریان الکتریکی نشده و به کار خود ادامه می‌ دهد.

در صورت وجود نوسان یا افت و خیز ولتاژ، یو پی اس برق خروجی را اصلاح می‌ کند. در برخی از خروجی های یو پی اس شبه سینوسی است. ولتاژ تقریبا ۱۶۵ ولتی به مصرف کننده می رسانند. یو پی اس می‌ توان برق خروجی را از لحاظ ولتاژ و فرکانس و وجود هارمونیک، اصلاح کند.

اجزای داخلی یو پی اس

  1. اینورتر: بیشتر مصرف‌ کننده‌ ها از جریان برق شهر تغذیه می‌ کنند. هنگام قطع شبکه برق، توان الکتریکی در باتری ذخیره شده، باید به جریان متناوب تبدیل شده و به مصرف برسد. این کار در یو پی اس بر عهده قسمتی به نام اینورتر گذاشته شده‌ است.
  2. باتری: بعد از استفاده از توان الکتریکی باتری هنگام قطع برق، ذخیره باتری نیاز به شارژ مجدد دارد. شارژ مجدد باتری توسط مدار شارژ یو پی اس هنگام وصل مجدد شبکه برق انجام می‌ شود. باتری یو پی اس از نوع سیلد اسید و نیکل کادمیوم است.

یو پی اس VSAT

انواع یو پی اس VSAT

یو پی اس‌ ها به طور کلی به سه دسته آنلاین ، آفلاین و لاین اینتر اکتیو دسته‌ بندی می‌ شوند. هر یک از این یو پی اس‌ ها باتری مخصوص به خود را دارد که ویژگی‌ های آن با سایر UPS‌ ها متفاوت است.

  • یو پی اس آفلاین

یو پی‌ اس‌ های آفلاین، با زمان حفاظت ۲۰ دقیقه که گسترش ظرفیت آن معمولاً امکان‌ پذیر نیست. این نوع یو پی‌ اس‌ ها در حالت عادی از برق شهر استفاده می‌ کنند. اما به محض قطع برق، یو پی‌ اس وارد مدار می شود. برق باتری را به برق مورد نیاز مصرف‌ کننده‌ ها تبدیل می‌ کند.

  • یو پی‌ اس آنلاین

این مدل یو پی اس نسخه کامل شده مدل آفلاین است. علاوه بر زمان قطع برق در صورت نوسان برق هم انرژی الکتریکی مورد نیاز مصرف‌ کننده را از راه باتری‌ ها تأمین خواهد کرد.

  • یو پی اس لاین اینتر اکتیو

یو پی‌ اس‌ های لاین‌ اینتر اکتیو در شرایط عادی می‌ توانند ولتاژ خروجی را به وسیله یک مبدل تثبیت کنند. در شرایط طبیعی، تأمین خروجی در این نوع یو پی اس ها پس از تصحیح ورودی انجام می‌ پذیرد.(پاک‌ سازی ورودی از انواع نویز و شاید تصحیح سطح ولتاژ ورودی). تنها در مواقعی چون بروز نقص فنی، سرریز بار یا افزایش بیش از حد دمای یو پی‌ اس به حالت میان بر خواهد رفت.
